5  Transformations spatiales

5.1 Préambule

Assurez-vous de lire ce préambule avant d’exécuter le reste du notebook.

5.1.1 Objectifs

Dans ce chapitre, nous abordons quelques techniques de traitement d’images dans le domaine spatial uniquement. Ce chapitre est aussi disponible sous la forme d’un notebook Python sur Google Colab:

Objectifs d’apprentissage visés dans ce chapitre

À la fin de ce chapitre, vous devriez être en mesure de :

  • comprendre le principe de la décomposition de Fourier;
  • comprendre le principe de la convolution;
  • appliquer un filtrage local à l’aide d’une fenêtre;
  • segmenter une image en super-pixels et calculer leurs propriétés

5.1.2 Librairies

Les librairies utilisées dans ce chapitre sont les suivantes:

Dans l’environnement Google Colab, seul rioxarray doit être installé:

%%capture
!pip install -qU matplotlib rioxarray xrscipy scikit-image

Vérifiez les importations:

import numpy as np
import numpy.fft
import rioxarray as rxr
from scipy import signal, ndimage
import xarray as xr
import xrscipy
import matplotlib.pyplot as plt
from skimage import data, measure, graph, segmentation, color
from skimage.color import rgb2gray
from skimage.segmentation import slic, mark_boundaries
import pandas as pd

5.1.3 Images utilisées

Nous utilisons les images suivantes dans ce chapitre:

%%capture
import gdown

gdown.download('https://drive.google.com/uc?export=download&confirm=pbef&id=1a6Ypg0g1Oy4AJt9XWKWfnR12NW1XhNg_', output= 'RGBNIR_of_S2A.tif')
gdown.download('https://drive.google.com/uc?export=download&confirm=pbef&id=1a4PQ68Ru8zBphbQ22j0sgJ4D2quw-Wo6', output= 'landsat7.tif')
gdown.download('https://drive.google.com/uc?export=download&confirm=pbef&id=1_zwCLN-x7XJcNHJCH6Z8upEdUXtVtvs1', output= 'berkeley.jpg')
gdown.download('https://drive.google.com/uc?export=download&confirm=pbef&id=1dM6IVqjba6GHwTLmI7CpX8GP2z5txUq6', output= 'SAR.tif')

Vérifiez que vous êtes capable de les lire :

with rxr.open_rasterio('berkeley.jpg', mask_and_scale= True) as img_rgb:
    print(img_rgb)
with rxr.open_rasterio('RGBNIR_of_S2A.tif', mask_and_scale= True) as img_rgbnir:
    print(img_rgbnir)
with rxr.open_rasterio('SAR.tif', mask_and_scale= True) as img_SAR:
    print(img_SAR)

5.2 Analyse fréquentielle

L’analyse fréquentielle, issue du traitement du signal, permet d’avoir un autre point de vue sur les données à partir de ses composantes harmoniques. La modification de ces composantes de Fourier modifie l’ensemble de l’image et permet de corriger des problèmes systématiques comme des artefacts ou du bruit de capteur. Bien que ce domaine soit un peu éloigné de la télédétection, les images issues des capteurs sont toutes sujettes à des étapes de traitement du signal et il faut donc en connaître les grands principes afin de pouvoir comprendre certains enjeux lors des traitements.

5.2.1 La transformée de Fourier

La transformée de Fourier permet de transformer une image dans un espace fréquentielle. Cette transformée est complètement réversible. Dans le cas des images numériques, on parle de 2D-DFT (2D-Discrete Fourier Transform) qui est un algorithme optimisé pour le calcul fréquentiel (Cooley et Tukey 1965). La 1D-DFT peu s’écrire simplement comme une projection sur une série d’exponentielles complexes:

\[X[k] = \sum_{n=0 \ldots N-1} x[n] \times \exp(-j \times 2\pi \times k \times n/N)) \tag{5.1}\]

La transformée inverse prend une forme similaire:

\[x[k] = \frac{1}{N}\sum_{n=0 \ldots N-1} X[n] \times \exp(j \times 2\pi \times k \times n/N)) \tag{5.2}\]

Le signal d’origine est donc reconstruit à partir d’une somme de sinusoïdes complexes \(\exp(j2\pi \frac{k}{N}n))\) de fréquence \(k/N\). Noter qu’à partir de \(k=N/2\), les sinusoïdes se répètent à un signe près et forme un miroir des composantes, la convention est alors de mettre ces composantes dans une espace négatif \([-N/2,\ldots,-1]\).

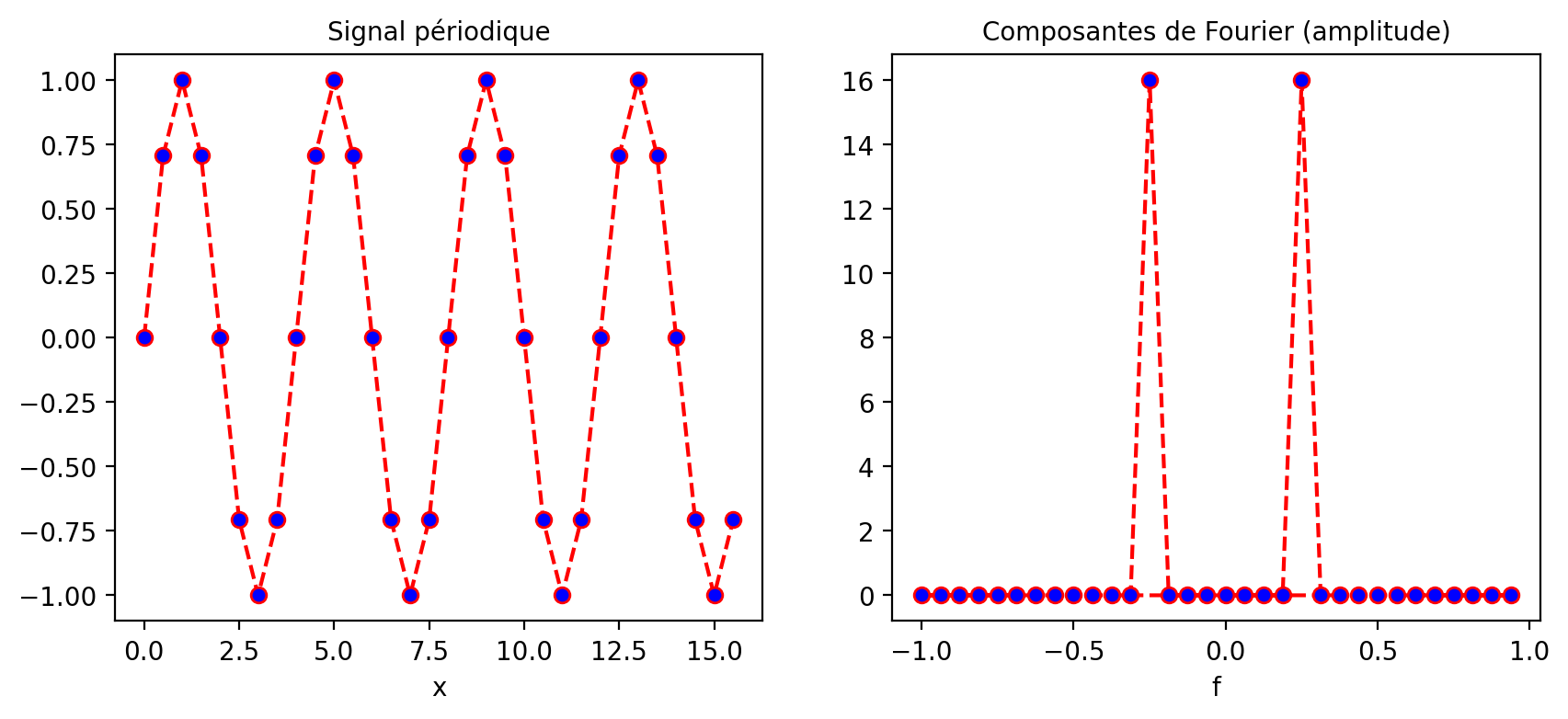

Dans le cas d’un simple signal périodique à une dimension avec une fréquence de 4/16 (donc 4 périodes sur 16) on obtient deux pics de fréquence à la position de 4 cycles observés sur \(N=16\) observations. Les puissances de Fourier sont affichées dans un espace fréquentiel en cycles par unité d’espacement de l’échantillon (avec zéro au début) variant entre -1 et +1. Par exemple, si l’espacement des échantillons est en secondes, l’unité de fréquence est cycles/seconde (ou Hz). Dans le cas de N échantillons, le pic sera observé à la fréquence \(+/- 4/16=0.25\) cycles/secondes. La fréquence d’échantillonnage \(F_s\) du signal a aussi beaucoup d’importance aussi et doit être au moins a deux fois la plus haute fréquence observée (ici \(F_s > 0.5\)) sinon un phénomène de repliement appelé aliasing sera observé.

import math
Fs= 2.0
Ts= 1/Fs
N= 16
arr = xr.DataArray(np.sin(2*math.pi*np.arange(0,N,Ts)*4/16),
                   dims=('x'), coords={'x': np.arange(0,N,Ts)})
fourier = np.fft.fft(arr)
freq = np.fft.fftfreq(fourier.size, d=Ts)
fourier = xr.DataArray(fourier,
                   dims=('f'), coords={'f': freq})

fig, axes = plt.subplots(nrows=1, ncols=2, figsize=(10, 4))
plt.subplot(1, 2, 1)
arr.plot.line(color='red', linestyle='dashed', marker='o', markerfacecolor='blue')
axes[0].set_title("Signal périodique")
plt.subplot(1, 2, 2)
np.abs(fourier).plot.line(color='red', linestyle='dashed', marker='o', markerfacecolor='blue')
axes[1].set_title("Composantes de Fourier (amplitude)")
plt.show()

5.2.2 Filtrage fréquentiel

Un filtrage fréquentiel consiste à modifier le spectre de Fourier afin d’éliminer ou de réduire certaines composantes fréquentielles. On distingue habituellement trois catégories de filtres fréquentiels:

  1. Les filtres passe-bas qui ne préservent que les basses fréquences pour, par exemple, lisser une image.

  2. Les filtres passe-hauts qui ne préservent que les hautes fréquences pour ne préserver que les détails.

  3. Les filtres passe-bandes qui vont préserver les fréquences dans une bande de fréquence particulière.

La librairie Scipy contient différents filtres fréquentiels. Notez, qu’un filtrage fréquentielle est une simple multiplication de la réponse du filtre \(F[k]\) par les composantes fréquentielles du signal à filtrer \(X[k]\):

\[ X_f[k] = F[k] \times X[k] \tag{5.3}\]

À noter que cette multiplication dans l’espace de Fourier est équivalente à une opération de convolution dans l’espace originale du signal \(x\):

\[ x_f = IDFT^{-1}[F]*x \tag{5.4}\]

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(10, 4))
input_ = numpy.fft.fft2(img_rgb.to_numpy())
result = [ndimage.fourier_gaussian(input_[b], sigma=4) for b in range(3)] # on filtre chaque bande avec un filtre Gaussien
result = numpy.fft.ifft2(result)
ax1.imshow(img_rgb.to_numpy().transpose(1, 2, 0).astype('uint8'))

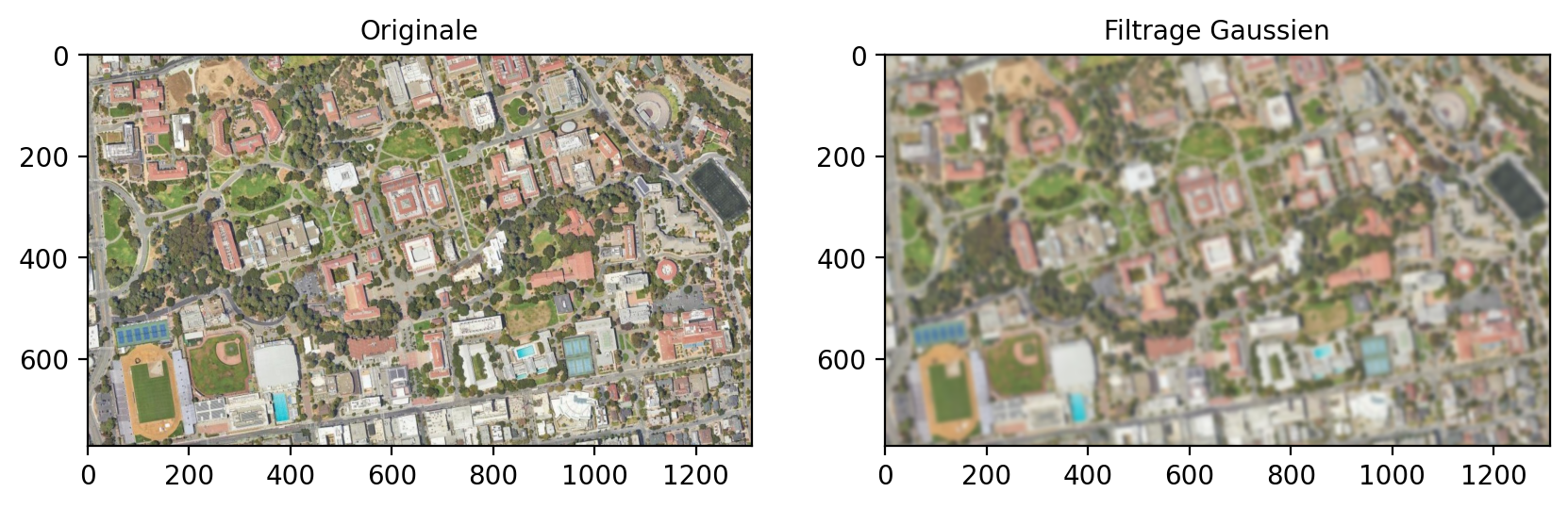

ax1.set_title('Originale')
ax2.imshow(result.real.transpose(1, 2, 0).astype('uint8'))  # La partie imaginaire n'est pas utile ici
ax2.set_title('Filtrage Gaussien')
plt.show()

5.2.3 L’aliasing

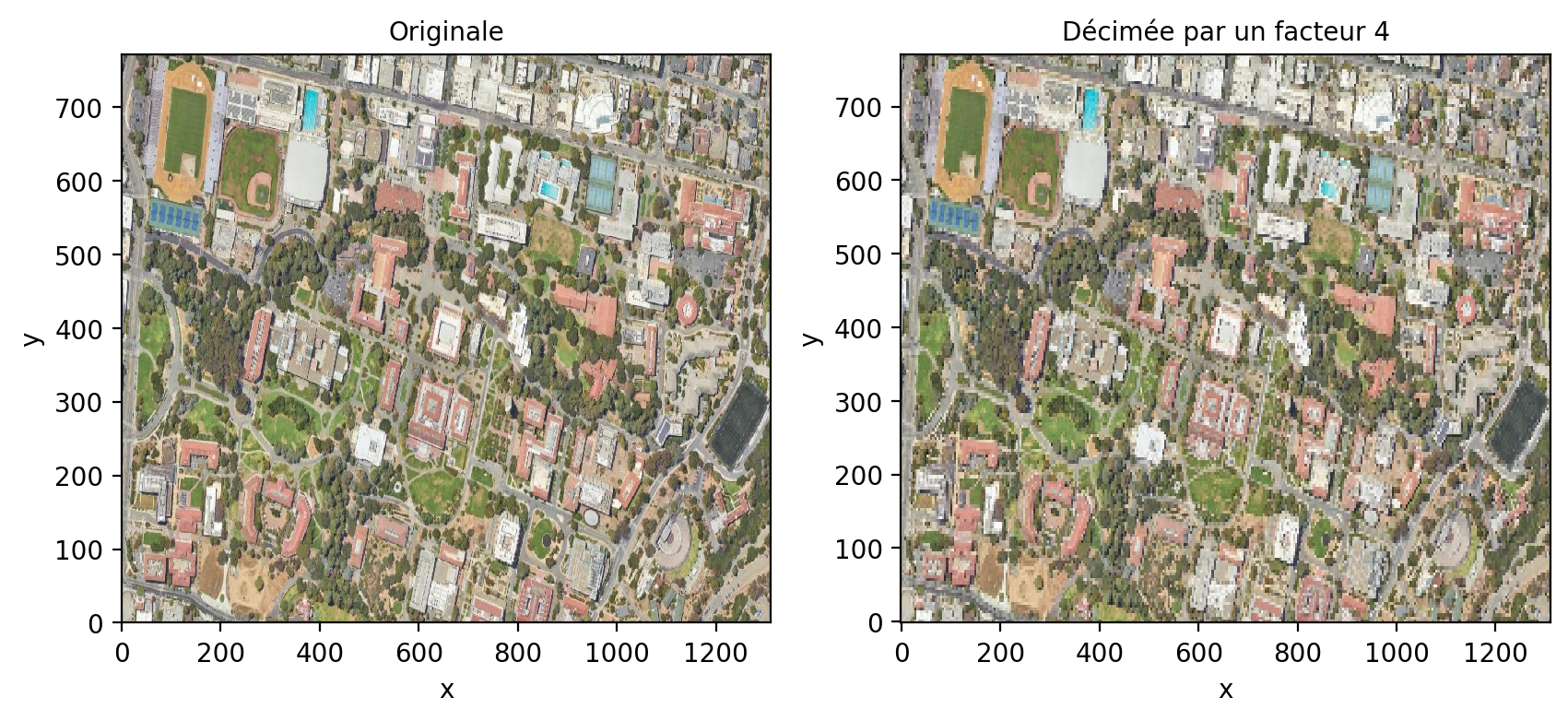

L’aliasing est un problème fréquent en traitement du signal. Il résulte d’une fréquence d’échantillonnage trop faible par rapport au contenu fréquentielle du signal. Cela peut se produire lorsque vous sous-échantillonner fortement une image avec un facteur de décimation (par exemple un pixel sur deux). En prenant un pixel sur deux, on réduit la fréquence d’échantillonnage d’un facteur 2 ce qui réduit le contenu fréquentiel de l’image et donc les fréquences maximales de l’image. L’image présente alors un aspect faussement texturée avec beaucoup de hautes fréquences:

fig, axes = plt.subplots(nrows=1, ncols=2, figsize=(10, 4))
plt.subplot(1, 2, 1)
img_rgb.astype('int').plot.imshow(rgb="band")
axes[0].set_title("Originale")
plt.subplot(1, 2, 2)
img_rgb[:,::4,::4].astype('int').plot.imshow(rgb="band")
axes[1].set_title("Décimée par un facteur 4")
plt.show()

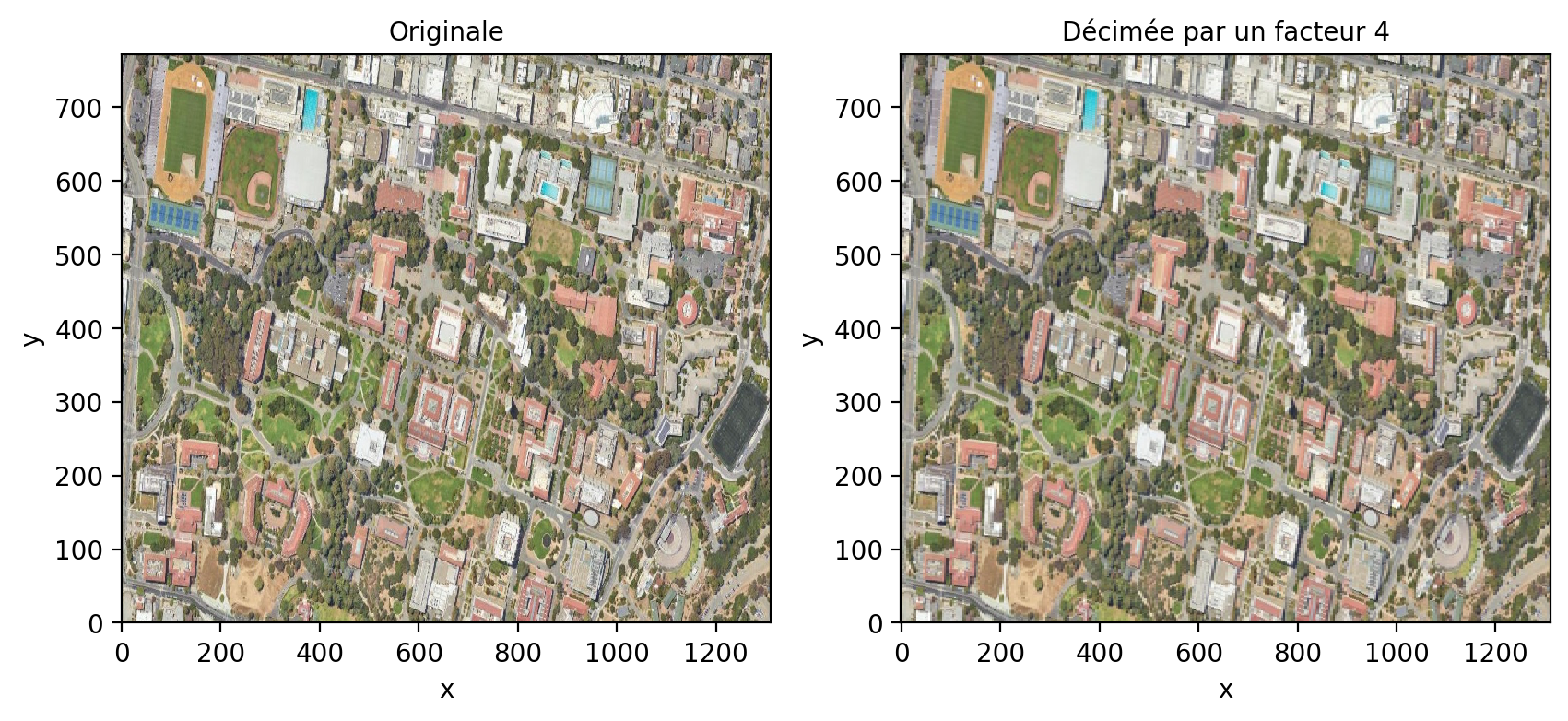

Une façon de réduire le contenu fréquentiel est de filtrer par un filtre passe-bas pour réduire les hautes fréquences par exemple avec un filtre Gaussien:

from scipy.ndimage import gaussian_filter
q= 4
sigma= q*1.1774/math.pi
arr = xr.DataArray(gaussian_filter(img_rgb.to_numpy(), sigma= (0,sigma,sigma)), dims=('band',"y", "x"), coords= {'x': img_rgb.coords['x'], 'y': img_rgb.coords['y'], 'spatial_ref': 0})

fig, axes = plt.subplots(nrows=1, ncols=2, figsize=(10, 4))
plt.subplot(1, 2, 1)
img_rgb.astype('int').plot.imshow(rgb="band")
axes[0].set_title("Originale")
plt.subplot(1, 2, 2)
arr[:,::q,::q].astype('int').plot.imshow(rgb="band")
axes[1].set_title("Décimée par un facteur 4")
plt.show()

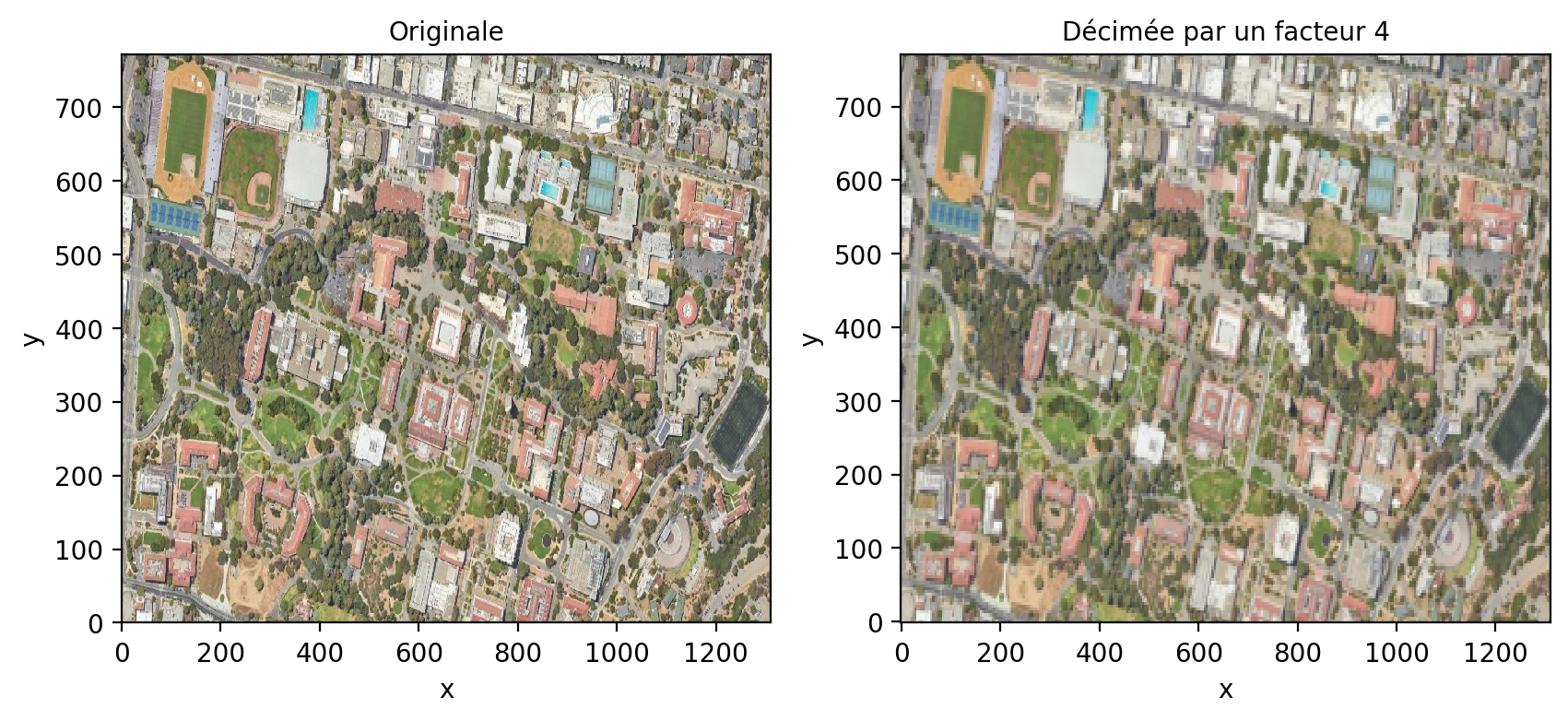

La fonction decimate dans scipy.signal réalise l’opération de décimation (downsampling) en une seule étape:

import xrscipy.signal as dsp

fig, axes = plt.subplots(nrows=1, ncols=2, figsize=(10, 4))
plt.subplot(1, 2, 1)
img_rgb.astype('int').plot.imshow(rgb="band")
axes[0].set_title("Originale")
plt.subplot(1, 2, 2)
dsp.decimate(img_rgb, q=4, dim='x').astype('int').plot.imshow(rgb="band")
axes[1].set_title("Décimée par un facteur 4")
Text(0.5, 1.0, 'Décimée par un facteur 4')

5.3 Filtrage d’image

Le filtrage d’image a plusieurs objectifs en télédétection:

  1. La réduction du bruit afin d’améliorer la résolution radiométrique et améliorer la lisibilité de l’image.

  2. Le réhaussement de l’image afin d’améliorer le contraste ou faire ressortir les contours.

  3. La production de nouvelles caractéristiques, c.-à.-d dérivées de nouvelles images mettant en valeur certaines informations dans l’image comme la texture, les contours, etc.

Il existe de nombreuses méthodes de filtrage dans la littérature qui sont habituellement regroupées en quatre catégories:

  1. Le filtrage peut-être global ou local, c.-à.-d qu’il prend en compte soit toute l’image pour filtrer (ex: filtrage par Fourier), soit uniquement avec une fenêtre ou un voisinage local.

  2. La fonction de filtrage peut-être linéaire ou non linéaire.

  3. La fonction de filtrage peut être stationnaire ou adaptative.

  4. Le filtrage peut-être mono-échelle ou multi-échelle.

La librairie Scipy (Multidimensional image processing (scipy.ndimage)) contient une panoplie complète de filtres.

5.3.1 Filtrage linéaire stationnaire

Un filtrage linéaire stationnaire consiste à appliquer une même pondération locale des valeurs des pixels dans une fenêtre glissante. La taille de cette fenêtre est généralement un chiffre impair (3,5, etc.) afin de définir une position centrale et une fenêtre symétrique. La valeur calculée à partir de tous les pixels dans la fenêtre est alors attribuée au pixel central.

Le filtre le plus simple est certainement le filtre moyen qui consiste à appliquer le même poids uniforme dans la fenêtre glissante. Par exemple pour un filtre 5x5:

\[ F= \frac{1}{25}\left[ \begin{array}{c|c|c|c|c} 1 & 1 & 1 & 1 & 1 \\ \hline 1 & 1 & 1 & 1 & 1 \\ \hline 1 & 1 & 1 & 1 & 1 \\ \hline 1 & 1 & 1 & 1 & 1 \\ \hline 1 & 1 & 1 & 1 & 1 \end{array} \right] \tag{5.5}\]

En python, on dispose des fonctions rolling et sliding_window définis dans la librairie numpy. Par exemple pour le cas du filtre moyen, on construit une nouvelle vue de l’image avec deux nouvelles dimensions x_win et y_win:

rolling_win = img_rgb.rolling(x=5, y=5,  min_periods= 3, center= True).construct(x="x_win", y="y_win", keep_attrs= True)
print(rolling_win[0,0,1,...])
print(rolling_win.shape)
<xarray.DataArray (x_win: 5, y_win: 5)> Size: 100B
array([[ nan,  nan,  nan,  nan,  nan],
       [ nan,  nan, 209., 210., 209.],
       [ nan,  nan, 213., 214., 212.],
       [ nan,  nan, 213., 212., 210.],
       [ nan,  nan, 210., 209., 206.]], dtype=float32)
Coordinates:
    band         int64 8B 1
    x            float64 8B 1.5
    y            float64 8B 0.5
    spatial_ref  int64 8B 0
Dimensions without coordinates: x_win, y_win
(3, 771, 1311, 5, 5)

L’avantage de cette approche est qu’il n’y a pas d’utilisation inutile de la mémoire. Noter les nan sur les bords de l’image car la fenêtre déborde sur les bordures de l’image. Par la suite un opérateur de moyenne peut être appliqué sur les axes x_win et y_win correspondant aux fenêtres glissantes.

filtre_moyen= rolling_win.mean(dim= ['x_win', 'y_win'], skipna= True)
fig, ax = plt.subplots(nrows=1, ncols=1, figsize=(8, 4))
filtre_moyen.astype('int').plot.imshow(rgb="band")

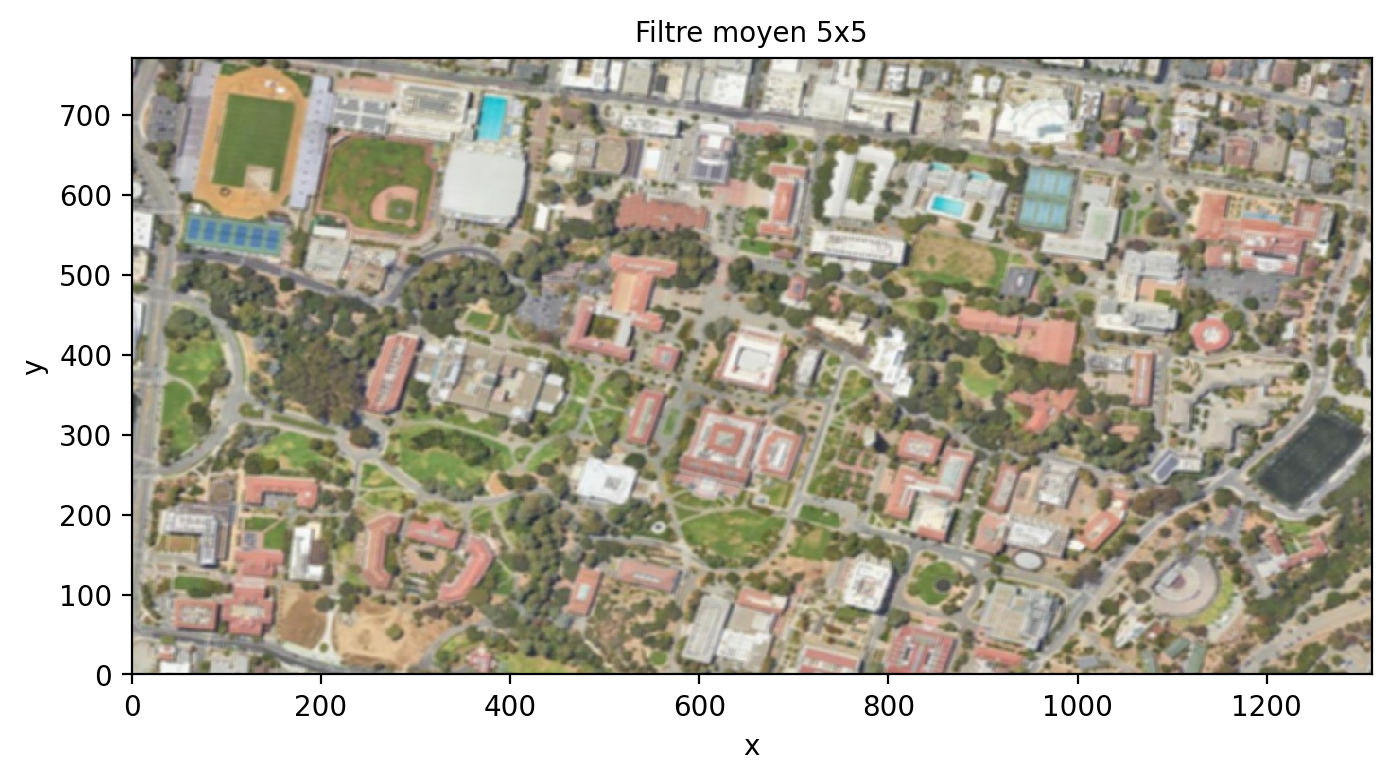

ax.set_title("Filtre moyen 5x5")
Text(0.5, 1.0, 'Filtre moyen 5x5')

Lorsque la taille \(W\) de la fenêtre devient trop grande, il est préférable d’utiliser une convolution dans le domaine fréquentielle. La fonction fftconvolve de la librairie scipy.signal offre cette possibilité:

kernel = np.outer(signal.windows.gaussian(70, 8),
                  signal.windows.gaussian(70, 8))
blurred = signal.fftconvolve(img_rgb, kernel, mode='same')

5.3.1.1 Filtrage par convolution

La façon la plus efficace d’appliquer un filtre linéaire est d’appliquer une convolution. La convolution est généralement très efficace car elle est peut être calculée dans le domaine fréquentiel. Prenons l’exemple du filtre de Scharr (Jahne et S. 1999), qui permet de détecter les contours horizontaux et verticaux:

\[ F= \left[ \begin{array}{ccc} -3-3j & 0-10j & +3-3j \\ -10+0j & 0+0j & +10+0j \\ -3+3j & 0+10j & +3+3j \end{array} \right] \tag{5.6}\]

Remarquez l’utilisation de chiffres complexes afin de passer deux filtres différents sur la partie réelle et imaginaire.

scharr = np.array([[ -3-3j, 0-10j,  +3 -3j],
                   [-10+0j, 0+ 0j, +10 +0j],
                   [ -3+3j, 0+10j,  +3 +3j]]) # Gx + j*Gy
print(img_rgb.isel(band=0).shape)
grad = signal.convolve2d(img_rgb.isel(band=0), scharr, boundary='symm', mode='same')
# on reconstruit un xarray à partir du résultat:
arr = xr.DataArray(np.abs(grad), dims=("y", "x"), coords= {'x': img_rgb.coords['x'], 'y': img_rgb.coords['y'], 'spatial_ref': 0})
print(arr)
fig, ax = plt.subplots(nrows=1, ncols=1, figsize=(8, 4))
arr.plot.imshow()

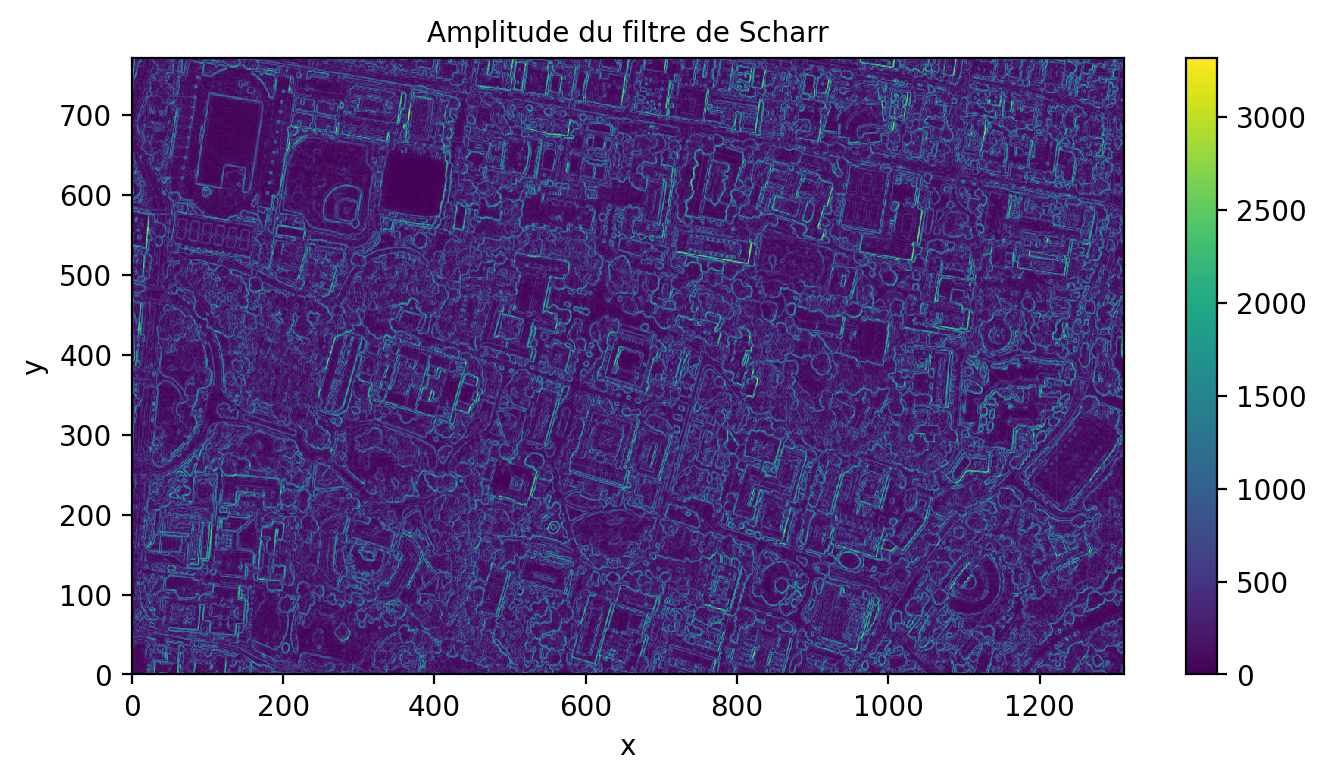

ax.set_title("Amplitude du filtre de Scharr")
(771, 1311)
<xarray.DataArray (y: 771, x: 1311)> Size: 8MB
array([[  65.96969001,   58.85575588,   54.91812087, ..., 1474.        ,
        1037.01205393,  389.99487176],
       [  61.07372594,   39.8246155 ,   89.18520057, ..., 1763.79647352,
         864.92543031,  270.20362692],
       [  98.48857802,  112.44554237,  168.10710871, ..., 2110.61365484,
         870.36658943,  204.40156555],
       ...,
       [ 143.17821063,  597.00753764, 2479.42977315, ...,  216.00925906,
         248.33847869,  200.89798406],
       [ 106.07544485,  393.67245268, 2188.78824924, ...,  124.96399481,
         159.90622252,  346.34087255],
       [  41.59326869,  229.05894438, 1845.1216762 , ...,  175.16278143,
          33.37663854,  414.3911196 ]])
Coordinates:
  * x            (x) float64 10kB 0.5 1.5 2.5 ... 1.308e+03 1.31e+03 1.31e+03
  * y            (y) float64 6kB 0.5 1.5 2.5 3.5 4.5 ... 767.5 768.5 769.5 770.5
    spatial_ref  int64 8B 0
Text(0.5, 1.0, 'Amplitude du filtre de Scharr')

5.4 Gestion des bordures

L’application de filtres à l’intérieur de fenêtres glissantes implique de gérer les bords de l’image, car la fenêtre de traitement va nécessairement déborder de quelques pixels en dehors de l’image (généralement la moitié de la fenêtre déborde). On peut soit décider d’ignorer les valeurs en dehors de l’image en imposant une valeur nan, soit prolonger l’image de quelques lignes et colonnes avec des valeurs miroirs ou constantes.

5.4.0.1 Filtrage par une couche convolutionnelle

Installation de Pytorch

Cette section nécessite la librairie Pytorch avec un GPU et ne fonctionnera que sur Colab. On peut quand même installer une version locale CPU de pytorch: pip install -qU torch==2.4.0+cpu

Une couche convolutionnelle est simplement un ensemble de filtres appliqués sur la donnée d’entrée. Ce type de filtrage est à la base des réseaux dits convolutionnels qui seront abordés dans le tome 2. On peut ici imposer les mêmes filtres de gradient dans la couche convolutionnelle :

import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt
normalized_img= torch.tensor(img_rgb.to_numpy())
nchannels= normalized_img.size()[0] # nombre de canaux de l'image

# On forme une couche convolutionnelle
conv_layer = nn.Conv2d(in_channels= nchannels, out_channels=2, kernel_size=3, padding=1, stride=1, dilation= 1)

# Filtre de Sobel
sobel_x = np.array([[-3, 0, 3], [-10, 0, 10], [-3, 0, 3]])
sobel_y = np.array([[-3, -10, -3], [0, 0, 0], [3, 10, 3]])
# Le filtre (kernel) est formé de deux filtres
kernel = np.stack([sobel_x, sobel_y])
kernel = kernel.reshape(2, 1, 3, 3)
# On répète le filtre pour chaque bande
kernel = np.tile(kernel,(1,nchannels,1,1))
print(kernel.shape)
kernel = torch.as_tensor(kernel,dtype=torch.float32)
conv_layer.weight = nn.Parameter(kernel)
conv_layer.bias = nn.Parameter(torch.zeros(2,))

input= normalized_img.unsqueeze(0) # il faut ajouter une dimension pour le nombre d'échantillons
print(input.shape)

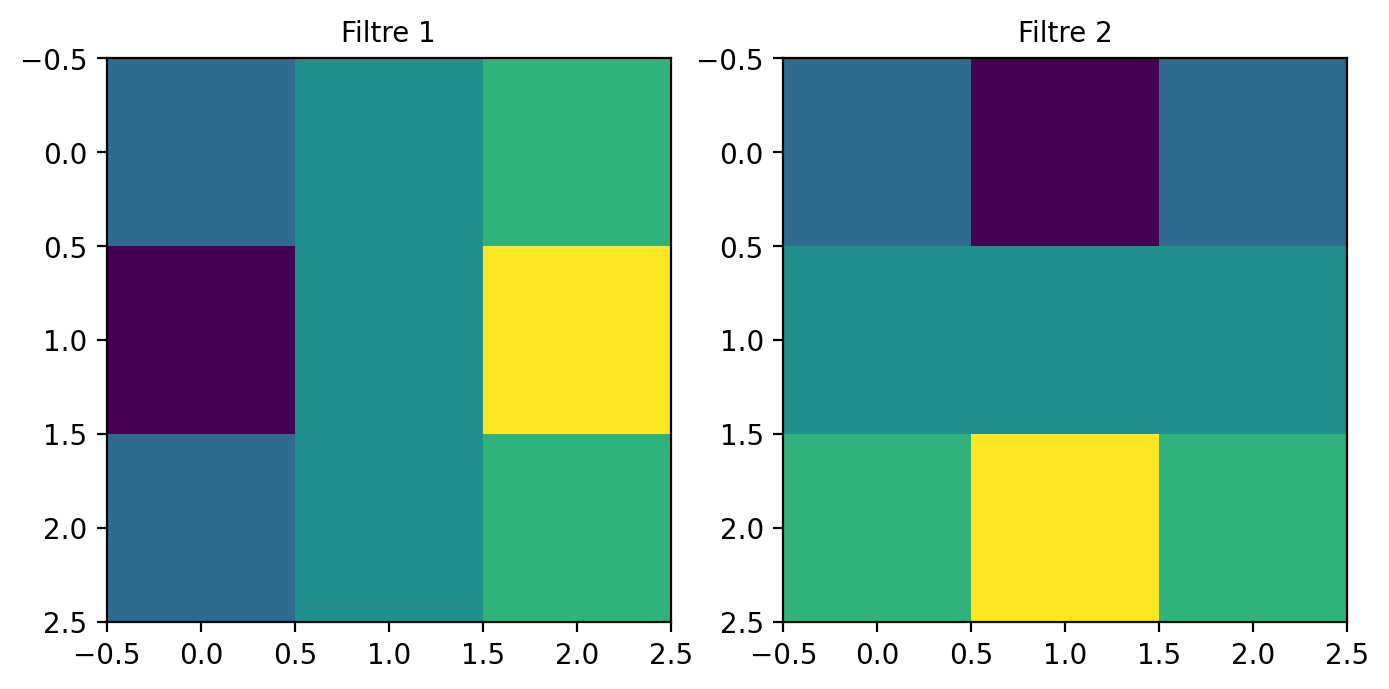

# Visualize the filters
fig, axs = plt.subplots(1, 2, figsize=(8, 5))
for i in range(2):
    axs[i].imshow(conv_layer.weight.data.numpy()[i, 0])
    axs[i].set_title(f'Filtre {i+1}')
plt.show()
(2, 3, 3, 3)
torch.Size([1, 3, 771, 1311])

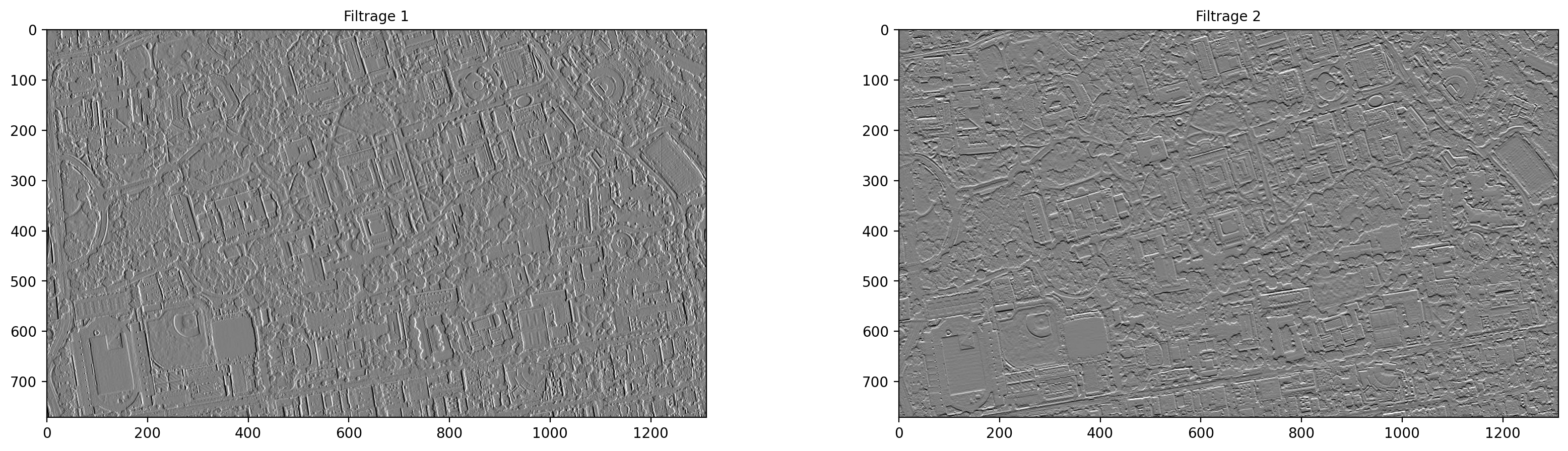

Le résultat est alors calculé sur GPU (si disponible):

import torch
import matplotlib.pyplot as plt

output = conv_layer(input)
print(f'Image (BxCxHxW): {input.shape}')
print(f'Sortie (BxFxHxW): {output.shape}')

fig, axs = plt.subplots(1, 2, figsize=(20, 5))
for i in range(2):
    axs[i].imshow(output.detach().data.numpy()[0,i], vmin=-5000, vmax=5000, cmap= 'gray')
    axs[i].set_title(f'Filtrage {i+1}')
plt.show()
Image (BxCxHxW): torch.Size([1, 3, 771, 1311])
Sortie (BxFxHxW): torch.Size([1, 2, 771, 1311])

5.4.1 Filtrage adaptatif

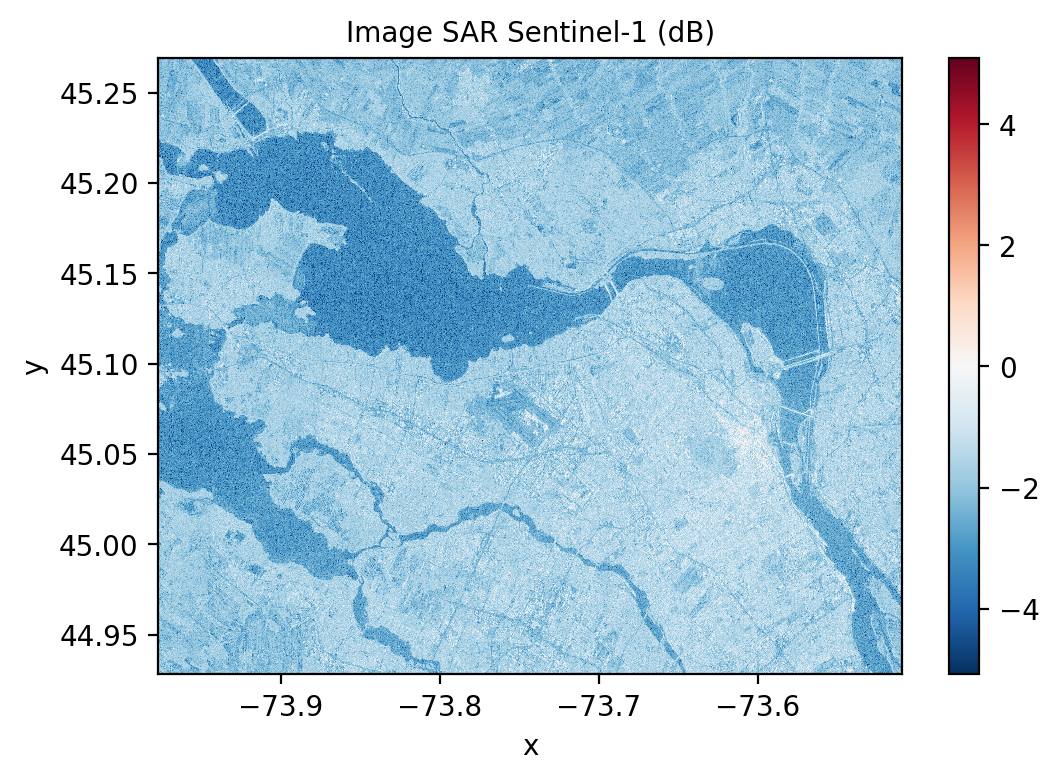

Les filtrages adaptatifs consistent à appliquer un traitement en fonction du contenu local d’une image. Le filtre n’est alors plus stationnaire et sa réponse peut varier en fonction du contenu local. Ce type de filtre est très utilisé pour filtrer les images SAR (Synthetic Aperture Radar) qui sont dégradées par un bruit multiplicatif que l’on appelle speckle. On peut voir un exemple d’une image Sentinel-1 (bande HH) sur la région de Montréal, remarquez que l’image est affichée en dB en appliquant la fonction log10.

print(img_SAR.rio.resolution())
print(img_SAR.rio.crs)
fig, axs = plt.subplots(1, 1, figsize=(6, 4))
xr.ufuncs.log10(img_SAR.sel(band=1).drop("band")).plot()
axs.set_title("Image SAR Sentinel-1 (dB)")
(0.00029254428869762705, -0.000287092818453516)
EPSG:4326
Text(0.5, 1.0, 'Image SAR Sentinel-1 (dB)')

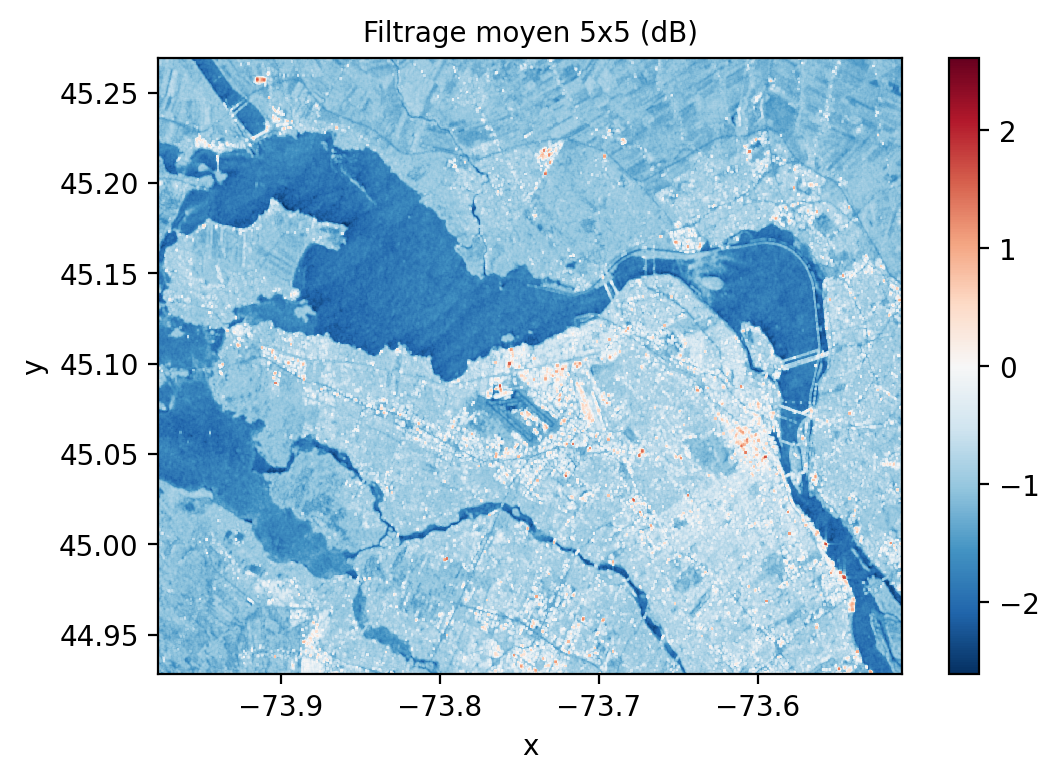

Un des filtres les plus simples pour réduire le bruit est d’appliquer un filtre moyen, par exemple un \(5 \times 5\) ci-dessous:

rolling_win = img_SAR.sel(band=2).rolling(x=5, y=5,  min_periods= 3, center= True).construct(x="x_win", y="y_win", keep_attrs= True)
filtre_moyen= rolling_win.mean(dim= ['x_win', 'y_win'], skipna= True)
fig, axs = plt.subplots(1, 1, figsize=(6, 4))
xr.ufuncs.log10(filtre_moyen).plot.imshow()
axs.set_title("Filtrage moyen 5x5 (dB)")
Text(0.5, 1.0, 'Filtrage moyen 5x5 (dB)')

Au lieu d’appliquer un filtre moyen de manière indiscriminée, le filtre de Lee (Lee 1986) applique une pondération en fonction du contenu local de l’image \(I\) dans sa forme la plus simple :

\[ \begin{aligned} I_F & = I_M + K \times (I - I_M) \\ K & = \frac{\sigma^2_I}{\sigma^2_I + \sigma^2_{bruit}} \end{aligned} \tag{5.7}\]

De la sorte, si la variance locale est élevée \(K\) s’approche de \(1\) préservant ainsi les détails de l’image \(I\) sinon l’image moyenne \(I_M\) est appliquée.

rolling_win = img_SAR.sel(band=2).rolling(x=5, y=5,  min_periods= 3, center= True).construct(x="x_win", y="y_win", keep_attrs= True)
filtre_moyen= rolling_win.mean(dim= ['x_win', 'y_win'], skipna= True)

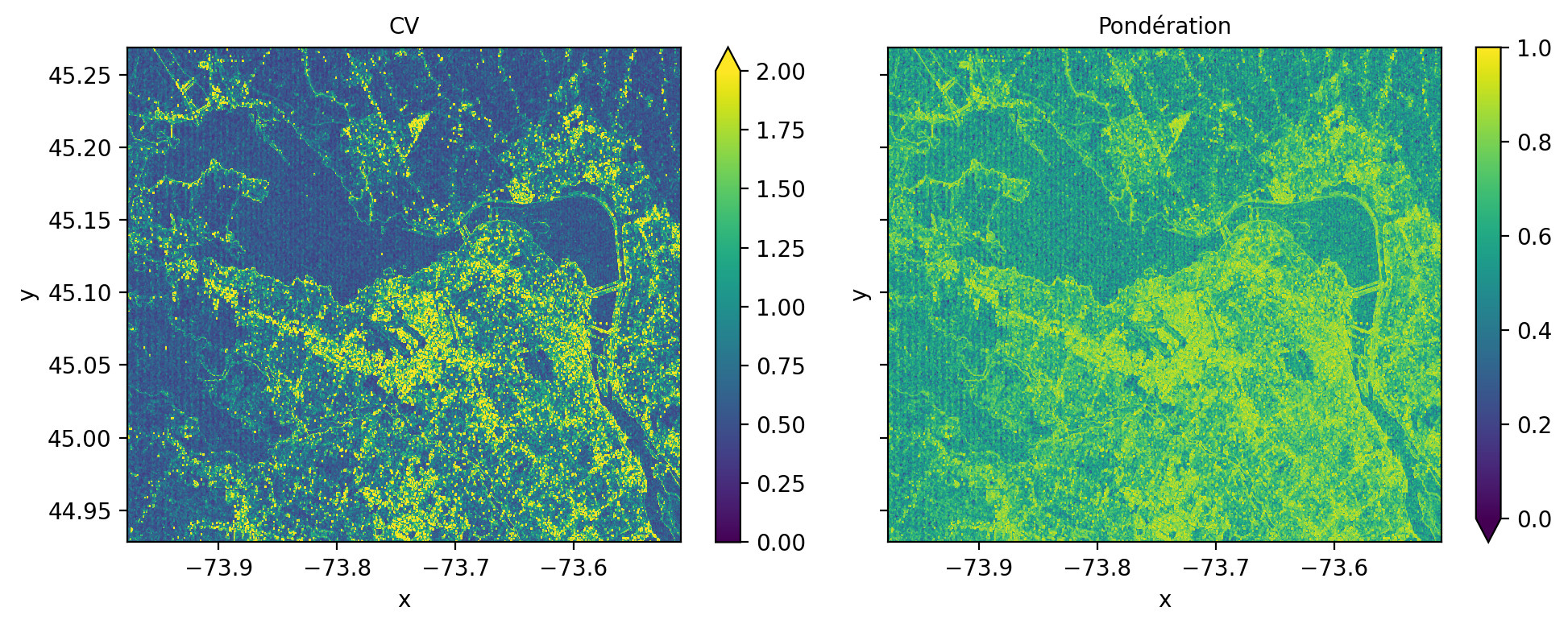

ecart_type= rolling_win.std(dim= ['x_win', 'y_win'], skipna= True)
cv= ecart_type/filtre_moyen
ponderation = (cv - 0.25) / cv

fig, axes = plt.subplots(nrows=1, ncols=2, figsize=(10, 4), sharex=True, sharey=True)
plt.subplot(1, 2, 1)
cv.plot.imshow( vmin=0, vmax=2)
axes[0].set_title("CV")
plt.subplot(1, 2, 2)
ponderation.plot.imshow( vmin=0, vmax=1)
axes[1].set_title("Pondération")
plt.tight_layout()

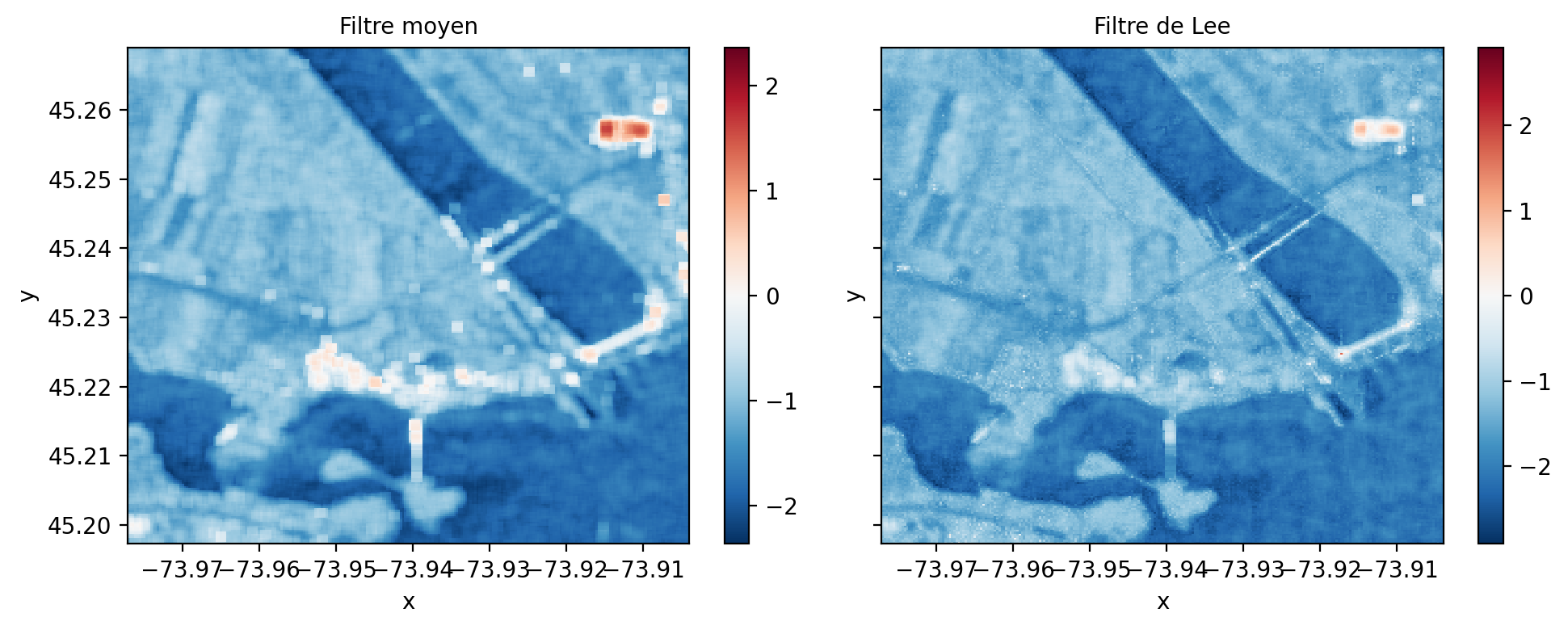

On zoomant sur l’image, on voit clairement que les détails de l’image sont mieux préservés :

5.5 Segmentation

La segmentation d’image consiste à séparer une image en régions homogènes spatialement connexes (segments) où les valeurs sont uniformes selon un certain critère (couleurs, texture, etc.). Une image présente généralement beaucoup de pixels redondants, l’intérêt de ce type de méthode est essentiellement de réduire la quantité de pixels nécessaire. En télédétection, on parle souvent d’approche objet. En vision par ordinateur, on parle parfois de super-pixel. Il existe de nombreuses méthodes de segmentation, la librairie sickit-image rend disponible plusieurs implémentations sur des images RVB (Comparison of segmentation and superpixel algorithms — skimage 0.25.0 documentation).

5.5.1 Super-pixel

Ce type de méthode cherche à former des régions homogènes et compactes dans l’image (Achanta et Süsstrunk 2012). Une des méthodes les plus simples est la méthode SLIC (Simple Linear Iterative Clustering), elle combine un regroupement de type k-moyennes avec une distance hybride qui prend en compte les différences de couleur entre pixels mais aussi leur distance par rapport centre du super-pixel:

  1. Décomposer l’image en N régions régulières de taille \(S \times S\)

  2. Initialiser les centres \(C_k\) de chaque segment \(k\)

  3. Rechercher les pixels ayant la distance la plus petite dans une région \(2S \times 2S\):

\[ D_{SLIC}= d_{couleur} + \frac{m}{S}d_{xy} \]

  1. Mettre à jour les centre \(C_k\) de chaque segment \(k\) et réitérer à l’étape 3.

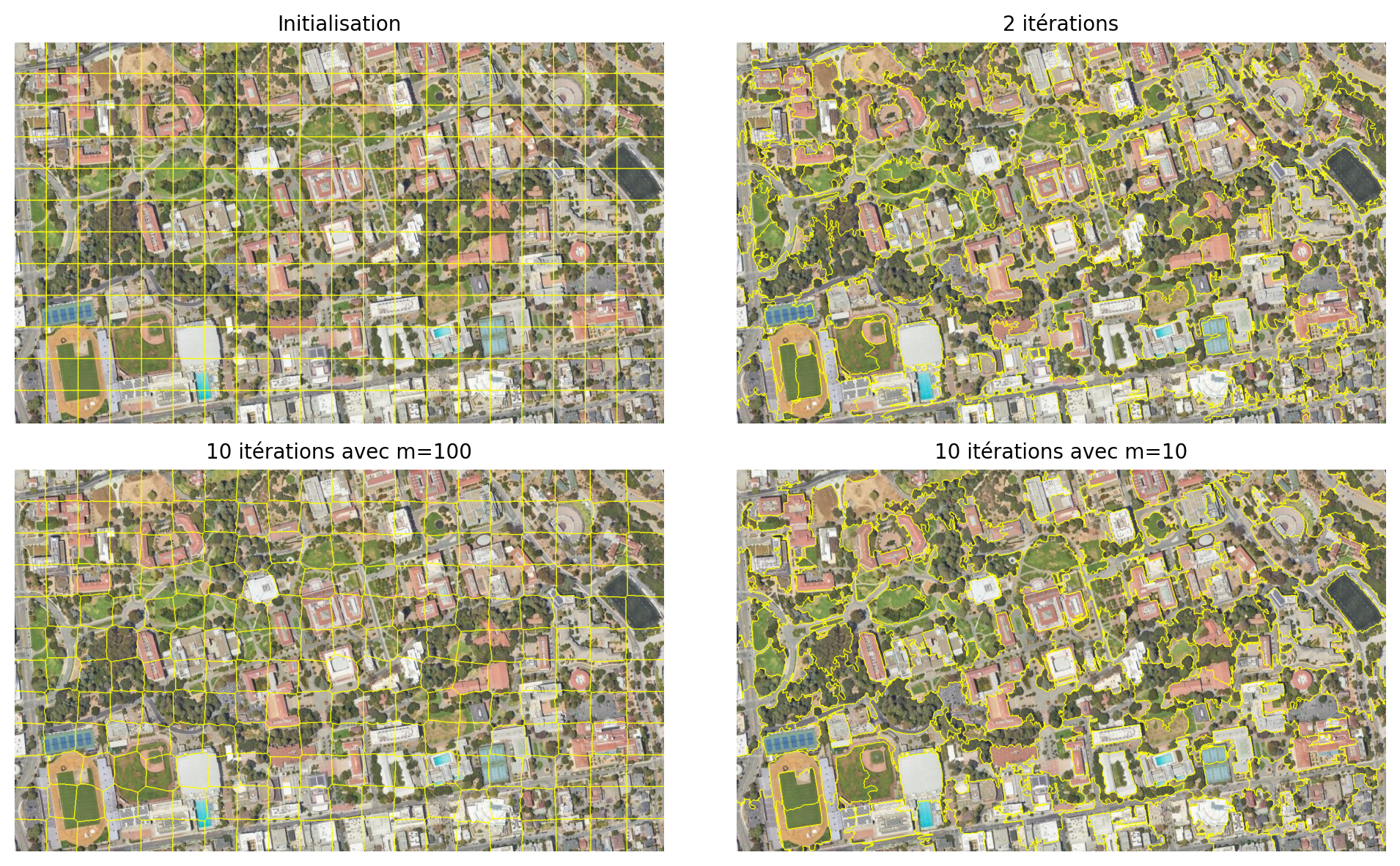

Les régions évoluent rapidement avec les itérations, plus le poids \(m\) est élevé, plus la forme du super-pixel est contrainte et ne suivra pas vraiment le contenu de l’image:

img = img_rgb.to_numpy().astype('uint8').transpose(1,2,0)

segments_slic1 = slic(img, n_segments=250, compactness=10, sigma=1, start_label=1, max_num_iter=1)
segments_slic2 = slic(img, n_segments=250, compactness=10, sigma=1, start_label=1, max_num_iter=2)
segments_slic100 = slic(img, n_segments=250, compactness=100, sigma=1, start_label=1, max_num_iter=10)
segments_slic100b = slic(img, n_segments=250, compactness=10, sigma=1, start_label=1, max_num_iter=10)

print(f'SLIC nombre de segments: {len(np.unique(segments_slic1))}')

fig, ax = plt.subplots(2, 2, figsize=(10, 6), sharex=True, sharey=True)

ax[0, 0].imshow(mark_boundaries(img, segments_slic1))
ax[0, 0].set_title("Initialisation")
ax[0, 1].imshow(mark_boundaries(img, segments_slic2))
ax[0, 1].set_title('2 itérations')
ax[1, 0].imshow(mark_boundaries(img, segments_slic100))
ax[1, 0].set_title('10 itérations avec m=100')
ax[1, 1].imshow(mark_boundaries(img, segments_slic100b))
ax[1, 1].set_title('10 itérations avec m=10')

for a in ax.ravel():
    a.set_axis_off()

plt.tight_layout()
plt.show()
SLIC nombre de segments: 240

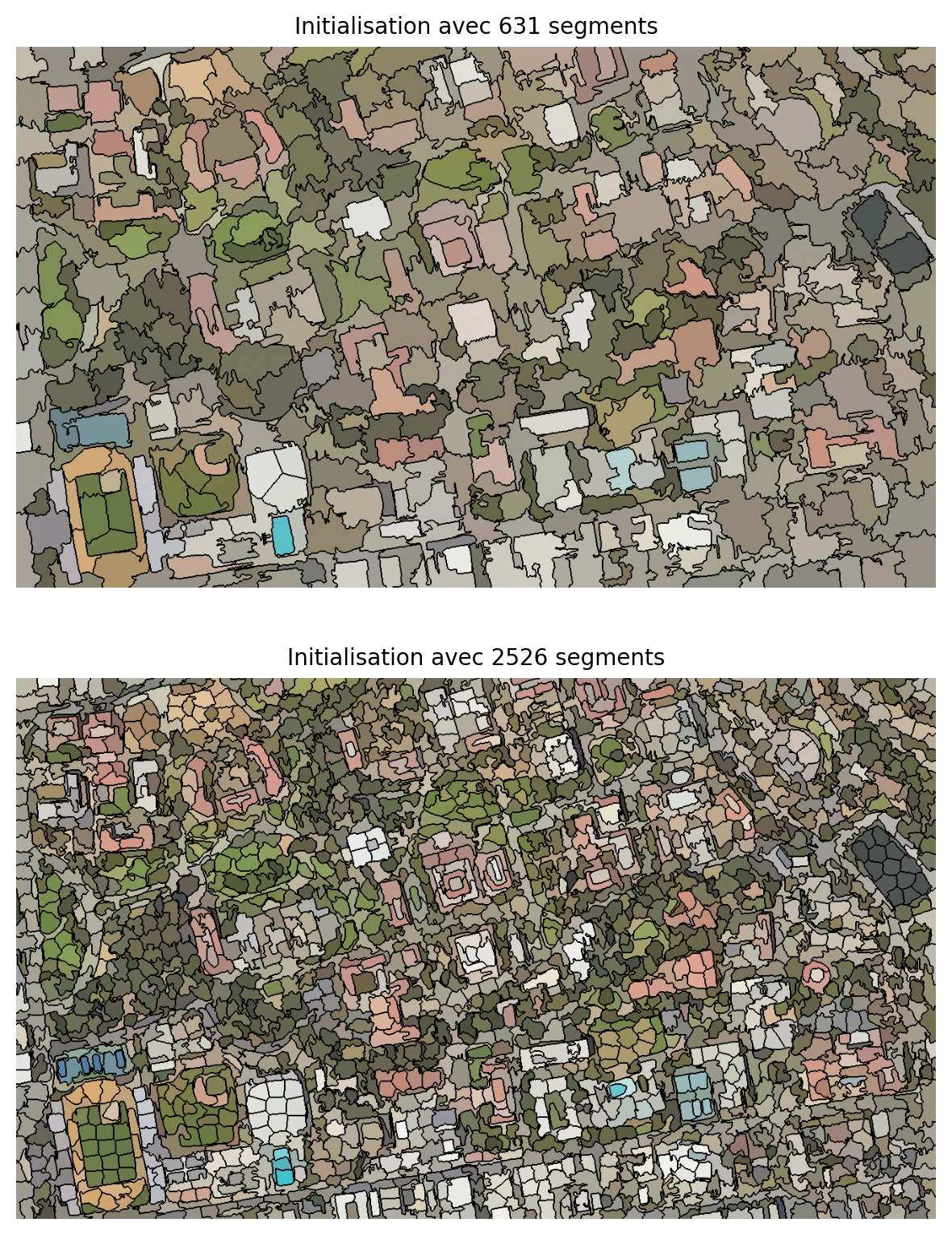

Le nombre de segments initial est probablement le paramètre le plus important. Une manière de l’estimer est d’évaluer l’échelle moyenne des segments homogènes dans l’image à analyser. On observe ci-dessous l’impact de passer d’une échelle 40 x 40 à 20 x 20. En prenant la moyenne de chaque segment, on constate que l’échelle 40 x 40 génère des segments trop grands mélangeant plusieurs classes.

from skimage import color, segmentation
n_regions = int((img.shape[0] * img.shape[1])/(40*40))
print('Nb segments: ',n_regions)
segments_slic_40 = slic(img, n_segments=n_regions, compactness=10, sigma=1, start_label=1, max_num_iter=10)
print(f'SLIC nombre de segments: {len(np.unique(segments_slic_40))}')
out = color.label2rgb(segments_slic_40, img, kind='avg', bg_label=0)
out_40 = segmentation.mark_boundaries(out, segments_slic_40, (0, 0, 0))

n_regions = int((img.shape[0] * img.shape[1])/(20*20))
print('Nb segments: ',n_regions)
segments_slic_20 = slic(img, n_segments=n_regions, compactness=10, sigma=1, start_label=1, max_num_iter=10)
print(f'SLIC nombre de segments: {len(np.unique(segments_slic_20))}')
out = color.label2rgb(segments_slic_20, img, kind='avg', bg_label=0)
out_20 = segmentation.mark_boundaries(out, segments_slic_20, (0, 0, 0))

fig, ax = plt.subplots(2, 1, figsize=(6, 8), sharex=True, sharey=True)

ax[0].imshow(out_40)
ax[0].set_title("Initialisation avec 631 segments")
ax[1].imshow(out_20)
ax[1].set_title('Initialisation avec 2526 segments')
for a in ax.ravel():
    a.set_axis_off()
plt.tight_layout()
plt.show()
Nb segments:  631
SLIC nombre de segments: 459
Nb segments:  2526
SLIC nombre de segments: 2201

5.5.2 Fusion des segments par graphe de proximité

Une segmentation peut produire beaucoup trop de segments. On parle alors de sur-segmentation. Ceci est recherché dans certains cas pour permettre de bien capturer les détails fins de l’image. Cependant, afin de réduire le nombre de segments, un post-traitement possible est de fusionner les segments similaires selon certaines règles ou distances. Un graphe d’adjacence de régions (figure 5.1) est formé à partir des segments connectés où chaque nœud représente un segment et un lien de proximité (Jaworek-Korjakowska (2018)). À partir de ce graphe, on peut fusionner les nœuds similaires à partir de leur distance radiométrique.

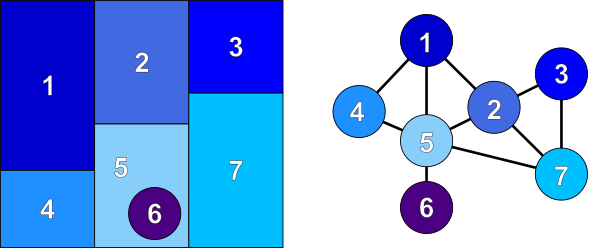

Figure 5.1: Graphe d’adjacence de régions, d’après (Jaworek-Korjakowska (2018)). Chaque nœud est un segment, un lien est formé uniquement si les segments se touchent (par exemple le segment 6 ne touche que la région 5). La fonction graph.rag_mean_color produit un graphe à partir d’une segmentation et de l’image originale. Chaque nœud tient la couleur de chaque segment dans un attribut appelé 'mean color'.
def _weight_mean_color(graph, src, dst, n):
    """Fonction pour gérer la fusion des nœuds en recalculant la couleur moyenne.
    La méthode suppose que la couleur moyenne de `dst` est déjà calculée.
    """
    diff = graph.nodes[dst]['mean color'] - graph.nodes[n]['mean color']
    diff = np.linalg.norm(diff)
    #print(diff)
    return {'weight': diff}


def merge_mean_color(graph, src, dst):
    """Fonction appelée avant la fusion de deux nœuds d'un graphe de distance de couleur moyenne.
      Cette méthode calcule la couleur moyenne de `dst`.
    """
    graph.nodes[dst]['total color'] += graph.nodes[src]['total color']
    graph.nodes[dst]['pixel count'] += graph.nodes[src]['pixel count']
    graph.nodes[dst]['mean color'] = (
        graph.nodes[dst]['total color'] / graph.nodes[dst]['pixel count']
    )
g = graph.rag_mean_color(img, segments_slic_20)
print('Nombre de segments:',len(g))
labels2 = graph.merge_hierarchical(
    segments_slic_20,
    g,
    thresh=20,
    rag_copy=False,
    in_place_merge=True,
    merge_func=merge_mean_color,
    weight_func=_weight_mean_color,
)
print('Nombre de segments:',len(g))

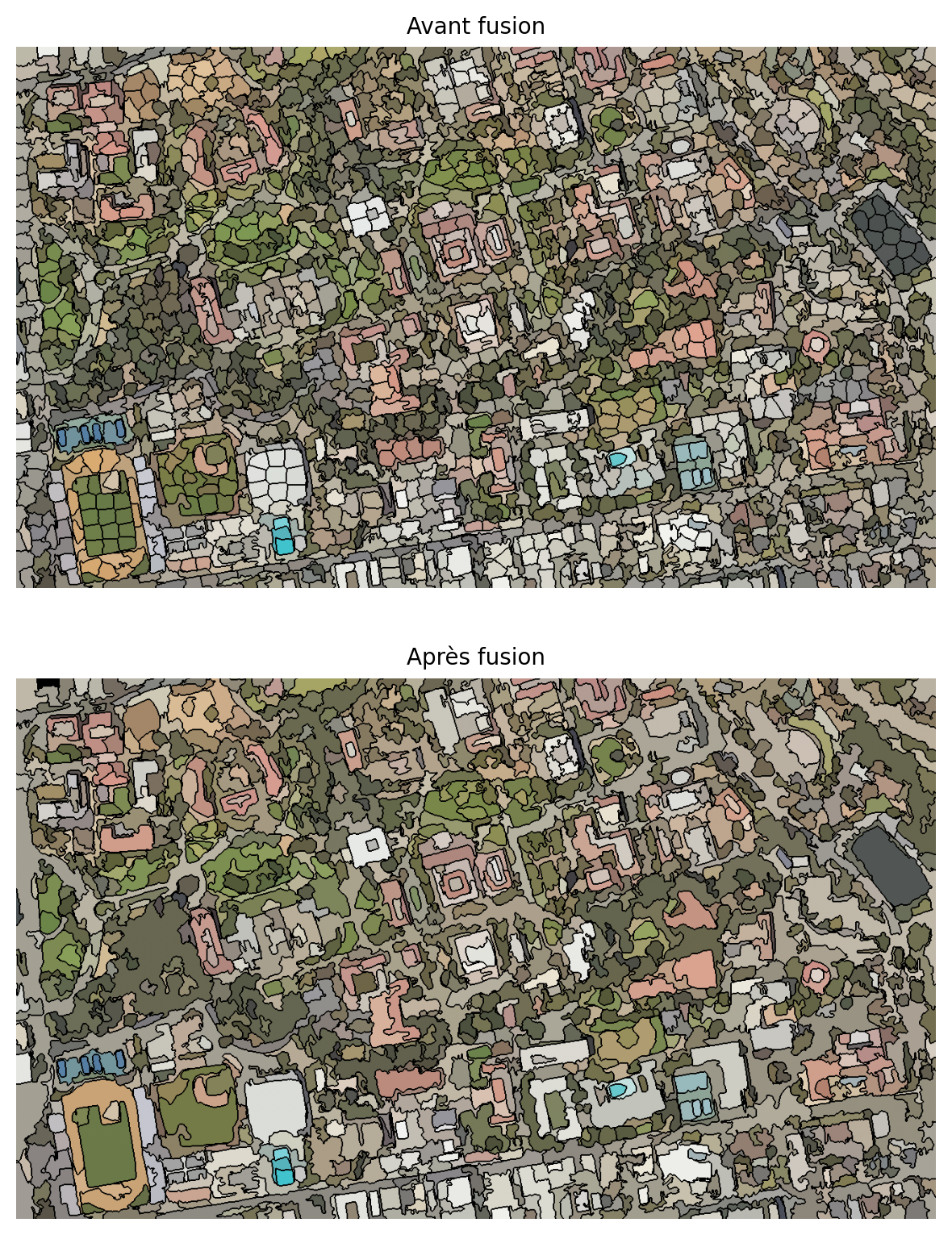

out1 = color.label2rgb(segments_slic_20, img, kind='avg', bg_label=0)
out1 = segmentation.mark_boundaries(out1, segments_slic_20, (0, 0, 0))
out2 = color.label2rgb(labels2, img, kind='avg', bg_label=0)
out2 = segmentation.mark_boundaries(out2, labels2, (0, 0, 0))

fig, ax = plt.subplots(nrows=2, sharex=True, sharey=True, figsize=(6, 8))

ax[0].imshow(out1)
ax[0].set_title("Avant fusion")
ax[1].imshow(out2)
ax[1].set_title("Après fusion")
for a in ax:
    a.axis('off')

plt.tight_layout()
Nombre de segments: 2201
Nombre de segments: 1187

5.5.3 Approche objet

L’approche objet consiste à traiter chaque segment comme un objet avec un ensemble de propriétés. La librairie skimage offre la possibilité d’enrichir chaque segment avec des propriétés et de former un tableau:

properties = ['label', 'area', 'centroid', 'num_pixels', 'intensity_mean', 'intensity_std']

table=   measure.regionprops_table(labels2, intensity_image= img_rgb.to_numpy().transpose(1,2,0), properties=properties)

table = pd.DataFrame(table)
table.head(10)
label area centroid-0 centroid-1 num_pixels intensity_mean-0 intensity_mean-1 intensity_mean-2 intensity_std-0 intensity_std-1 intensity_std-2
0 1 641.0 15.466459 69.489860 641 136.730103 132.851791 117.126366 32.289547 31.451048 37.421638
1 2 480.0 10.997917 92.614583 480 201.208328 198.262497 188.483337 14.184592 14.151334 15.475913
2 3 712.0 16.683989 114.776685 712 185.349716 183.113770 170.994385 25.453747 26.184948 28.128426
3 4 1803.0 31.974487 139.379368 1803 117.897392 108.367722 97.769829 31.086676 26.577900 28.297256
4 5 448.0 5.004464 166.542411 448 183.511154 181.276779 167.720978 29.824030 30.625013 31.297607
5 6 459.0 9.934641 191.668845 459 133.557739 133.821350 129.697174 22.902142 23.013086 22.428919
6 7 355.0 5.160563 222.895775 355 148.574646 148.802811 142.580276 21.334805 21.457472 20.931572
7 8 334.0 4.904192 255.904192 334 125.973053 121.197601 108.973053 23.151978 24.556480 25.351229
8 9 1481.0 32.279541 292.865631 1481 204.102631 172.359894 137.501007 13.884891 14.092896 15.865581
9 10 445.0 8.013483 308.053933 445 145.373032 138.182022 121.402245 18.543356 18.644655 22.237881

Ce tableau pourra être exploiter pour une tâche de classification par la suite (on parle alors de classification objet).
